图纸是建设和施工的基础，教你了解图纸上的符号、代号等

时间：2018-6-4　点击：4118　

拿到一份建设施工图纸，首先要能看懂图。下面教你看的明白的图文示例

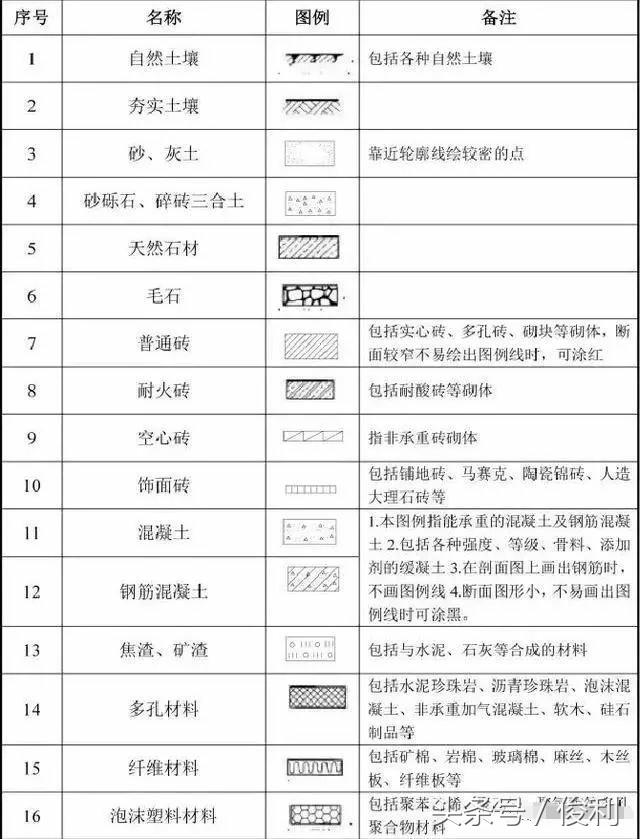

一、常用建筑材料示例图:

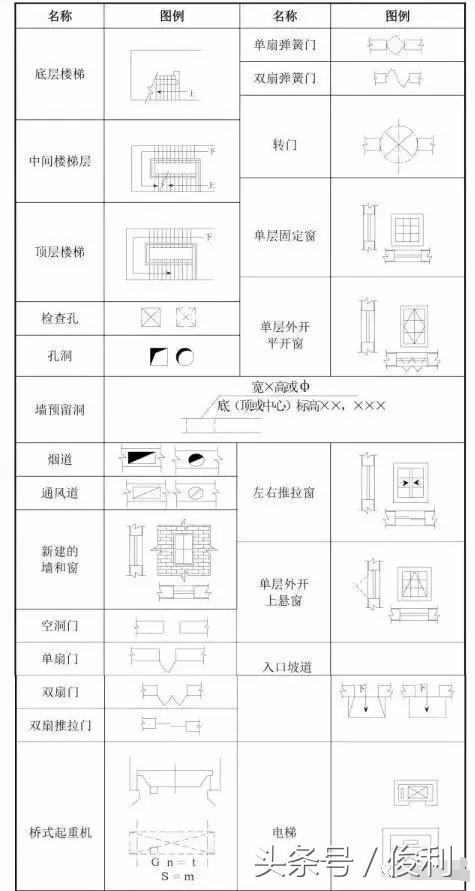

二、常用建筑构造的示例图:

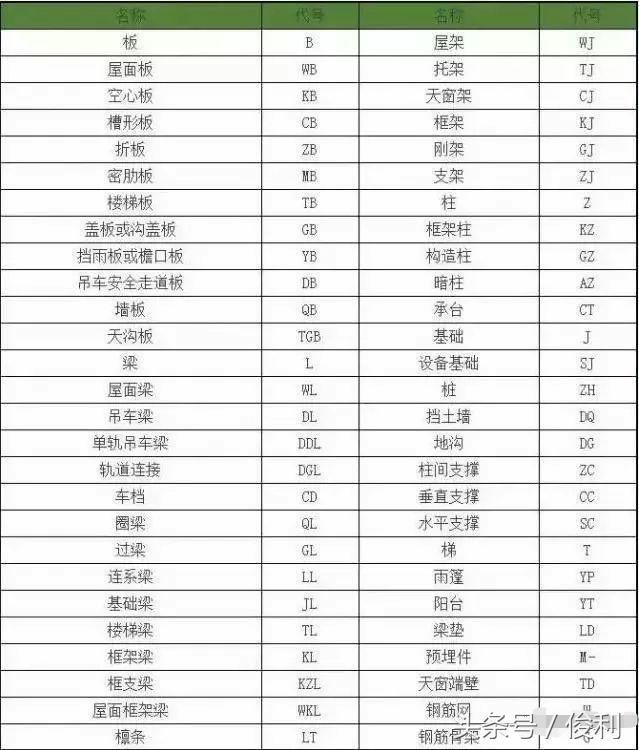

三、常用建筑的构件代号含义大全:

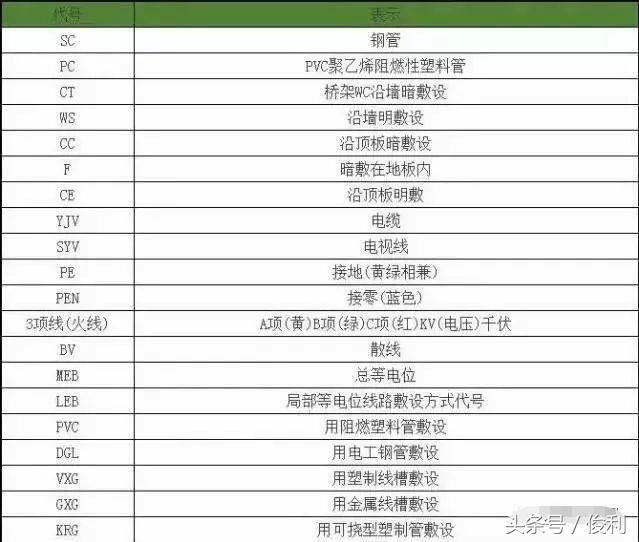

四、其它专业图纸的一些代号大全:

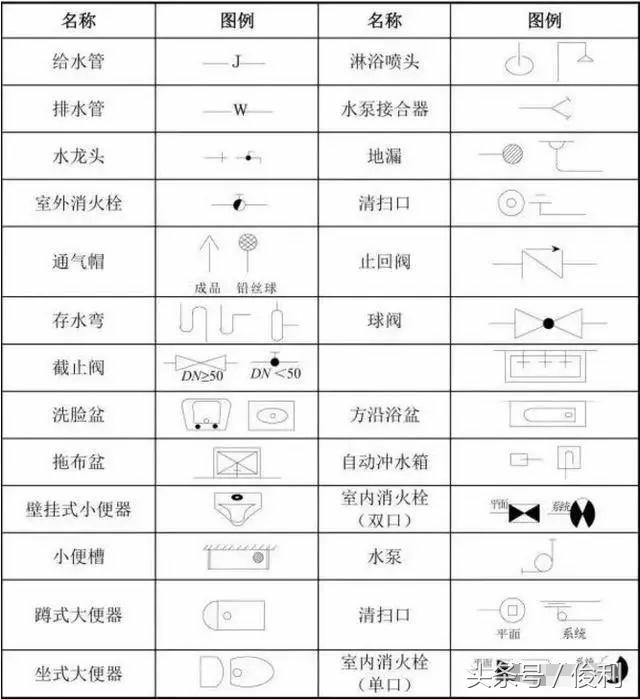

五、给排水工程的图形符号大全:

六、排水工程图纸的使用中，缩写符号如下：

排水管道-W，为污水。也有-F，是废水。很少见有用-P来表示的。

消防栓的管道-XH。

自动喷淋管道-Z或者用-ZP。

雨水管道-Y。

采暖管道-P,通常实线表示供水管，虚线来表示回水管。

压力排水-YP。

冷凝水管道-LN.。

管道立管-L。

另外的设备的型号字母有：

Q-流量或风量 H-扬程 N-功率 P-压力 QW-浅污泵，其它阀门、器具类的都有图形来区分。

JL-给水管；WL-污水立管；YL-雨水管；RJL-热给水；RHL-热回水。
